Описание
стенд с инфракрасной связью
Выразительный вид — результат поиска стилевых решений на тему автомобильного дизайна, который характеризуется кинетическими формообразующими кривыми.
Кинетический дизайн — это визуализация присущих автомобилям динамических качеств.
Измерительная система на базе CCD матриц высокого разрешения позволяет измерить с высокой точностью схождение, колесную базу и ширину колеи, а также схождение в повороте при 20° без использования электронных поворотных кругов.
Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения.
Режим «Просмотр показаний датчиков» позволяет производить детальную диагностику работы стенда. Калибровочное устройство входит в базовую комплектацию.
Восемь CCD камер на базе японских оптических матриц высокого разрешения.
Высокоточные датчики наклона с термокомпенсацией.
DSP — цифровой процессор и 12-ти разрядное АЦП в каждом измерительном блоке.
Цифровая передача данных от измерительных блоков на электронный блок управления через USB — порт.
Беспроводные версии стендов комплектуются резервными кабелями (4шт. х 10м) для подзарядки аккумуляторов в процессе работы.
Новейшая база данных по автомобилям Европы, США, Азии, Японии (в т.ч. с правым рулем), России и др. Более 78000 автомобилей в базе, возможность создания собственной базы.

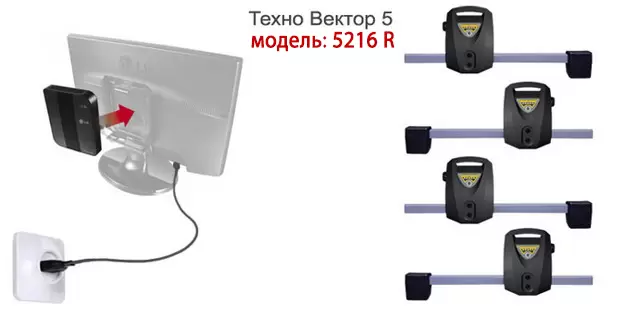

Модификации прибора 5216 – оснащаются 8 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки прибора подключаются к компьютерной стойке посредством высокочастотного радиоканала (WiFi).
Стенды комплектуются ИБ с функцией PRRC, кроме того реализована стандартная процедура «Компенсация биения дисков» по 3-м точкам.
Функция PRRC
Функция PRRC позволяет дополнительно производить процедуру «Компенсация» прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля, с возможностью изменения положения колес в процессе регулировки. При этом поправка, вычисленная в процессе «Компенсации», пересчитывается автоматически под новое положение колеса.
Функция PRRC обеспечивается лазерным датчиком поворота оси измерительного блока.
Функция PRRC включается при компенсации биения дисков и позволяет произвести измерение более чем по 200 точкам, в отличие от стандартной схемы трехточечной компенсации.
Для компенсации биения достаточно повернуть колесо на треть оборота, что до минимума сокращает расстояние, на которое необходимо прокатить автомобиль.
Данная функция значительно увеличивает точность измерений и сокращает время проверки углов установки колес, что повышает производительность в целом.
В измерительные блоки встроены высокоточные, электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.
Наименование параметра Диапазон измерений Макс.погрешность измерений Сред.статист.погрешность
Углы установки передних колес
Углы развала колес ±8º ±3′ ±2′
Угол суммарного схождения передних колес ±5º ±3′ ±2′
Угол продольного наклона шкворня ±19º ±8′ ±5′
Угол поперечного наклона шкворня ±19º ±8′ ±5′
Углы поворота колес передней оси ±22º ±10′ ±5′
Максимальный угол поворота колес* ±45º ±30′ ±20′
Углы установки задних колес
Углы развала колес ±8º ±3′ ±2′
Угол суммарного схождения колес задней оси ±5º ±3′ ±2′
Углы индивидуального схождения колес задней оси ±2,5º ±2′ ±1′
Углы симметрии
Угол смещения передней оси ±2,5º ±3′ ±2′
Угол смещения задней оси ±2,5º ±2′ ±1′
Угол движения ±2,5º ±2′ ±1′
Угол отклонения геометрии оси ±2,5º ±3′ ±2′
* — измеряется с помощью поворотных платформ
Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷ 24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 150
Масса, нетто, Кг, 227
Масса, брутто, Кг 257
Объем, м3 1,5
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
